INSTRUKCJE DOTYCZĄCE TRANSPORTU MASZYNY DO PORTU (Forwarder)

1. INSTRUKCJE DOTYCZĄCE TRANSPORTU MASZYNY DO PORTU

1.1 Dla personelu portowego

1.1.1 Contact information

Europe

These times are Finnish time (UTC+2)

Mo - Fr 08.00–21.00 (8:00 am - 9:00 pm)

Tel. +358 20 7688400











North America

Central time

Mo-Fr 7:00 am - 5:00 pm

Tel. +1 715 369 4833

China

Zhao Rujin
Local time 8 am – 5pm
+86-1827 8962 157







Brazil

These times are UTC-3
Mo–Fr 8:00 am - 5:00 pm
Tel. +55 11 4795 4600







1.1.2 Dla personelu portowego

WAŻNE: Przed przemieszczeniem maszyny w porcie należy dokładnie obejrzeć instrukcje wideo przedstawione na tych stronach. Język napisów do instrukcji wideo można zmienić przy użyciu opcji „Napisy” w menu „Ustawienia” na dole filmu.

WAŻNE: W strefie zagrożenia w obrębie maszyny nie mogą przebywać inne osoby.
WAŻNE: W razie problemów należy skontaktować się z autoryzowanym serwisem firmy PONSSE.



1.2 Podnoszenie i mocowanie maszyny na czas transportu

OSTRZEŻENIE: Przed podnoszeniem maszyny należy sprawdzić jej rzeczywistą masę!
Model maszyny Najniższa masa maszyny bez wyposażenia opcjonalnego:
Wisent 16 300 kg
Elk 8W 17 700 kg
Buffalo 8W 18 600 kg
Buffalo King 8W 20 600 kg
Elephant 22 000 kg
Elephant King 22 900 kg
Bison Active Frame 22 000 kg
Mammoth 27 500 kg

Środek ciężkości

Active Seat (wyposażenie opcjonalne)

RYZYKO ZGNIECENIA
Przed zajęciem miejsca w fotelu należy upewnić się, że nie
został on ustawiony w skrajnej pozycji przedniej lub tylnej.
Po ustawieniu fotela w skrajnej pozycji może dojść do
zetknięcia się fotela lub stóp z ramą kabiny, co stwarza
zagrożenie zmiażdżeniem lub uszkodzeniem mienia.
Upewnić się, że podłoga jest wolna od wszelkich przedmiotów,
które mogą się wcisnąć między podnóżek a podłogę.

Przyciski, lewy podłokietnik
2 Obrót w lewo
3 Obrót w prawo
44 Zwolnienie/blokowanie
fotela



Funkcje
Sterowanie fotelem odbywa się za pomocą przycisków
umieszczonych w panelu przełączników w lewym podłokietniku.
Uwaga: Zasilanie musi być włączone w stacyjce.

Podręcznik
● Fotel obraca się po naciśnięciu przycisku 2 (◄) lub 3
(►). Gdy przycisk zostanie zwolniony, fotel zostanie
automatycznie zablokowany w danej pozycji.

Szybkie przemieszczanie
● Podwójne kliknięcie przycisku 2 (◄) spowoduje, że fotel
obróci się w kierunku powierzchni ładunkowej.

● Podwójne kliknięcie przycisku 3 (►) spowoduje, że fotel
obróci się w kierunku silnika.
● Potrójne kliknięcie przycisku 3 (►) spowoduje, że fotel
obróci się w kierunku drzwi.

Naciśnięcie przycisku w kierunku przeciwnym 2 (◄) lub 3
(►) na jedną sekundę podczas szybkiego przemieszczania
spowoduje zatrzymanie się fotela, a następnie jego nieznaczne
cofnięcie.

Zwalnianie blokady fotela

- W przypadku awarii lub po wyłączeniu maszyny można
zwolnić blokadę fotela, delikatnie pociągając za pas znajdujący
się w jego dolnej części. Blokada pozostanie zwolniona,
a fotel będzie można obracać swobodnie tak długo, jak długo
pas będzie naciągnięty.

Uwaga: nie ciągnąć pasa z nadmierną siłą, ponieważ
może to doprowadzić do uszkodzenia mechanizmu
hamulca.

2. PODGRZEWACZ SILNIKA (WYPOSAŻENIE OPCJONALNE)

Gdy temperatura spadnie poniżej -10°C, przed uruchomieniem silnika zaleca się uruchomienie podgrzewacza. Podgrzewacz powinien być włączony przez 30 - 60 minut, w zależności od temperatury otoczenia.

  • Uruchamianie podgrzewacza: wcisnąć przycisk 1. Podgrzewacz uruchomi się w przeciągu kilku sekund.
  • Wyłączanie podgrzewacza: wcisnąć przycisk 1 ponownie. Podgrzewacz wyłączy się w przeciągu kilku sekund.

Uruchomić silnik (patrz: następny rozdział) i pozostawić silnik na biegu jałowym przez taki okres czasu, przez jaki podgrzewacz silnika był włączony. W ten sposób akumulatory zostaną naładowane.

WAŻNE: Jeśli podgrzewacz silnika różni się od tego na zdjęciu, należy skontaktować się z autoryzowanym serwisem PONSSE.
3. PRZED URUCHOMIENIEM SILNIKA I URUCHAMIANIE SILNIKA
OSTRZEŻENIE: Upewnić się, że nikogo nie ma w obszarze zagrożonym przez maszynę.
WAŻNE: Jeśli maszyna potrzebuje pomocniczego prądu rozruchowego, patrz rozdział 6.3.

UWAGA: Nie pozwolić, aby prędkość obrotowa przekroczyła 1 200 obr./min zanim nagrzeje się olej hydrauliczny; wyższa prędkość obrotowa silnika może uszkodzić układ hydrauliczny.
4. ŚWIATŁA

2 Światła awaryjne

3 Kontrolka kierunkowskazów

4 Kierunkowskazy

5 Światła postojowe i reflektory

  • 0 = wyłączone
  • 1 = światła postojowe i podświetlenie przełączników
  • 2 = światła postojowe i reflektory

6 Światła mijania/drogowe: światła mijania / światła drogowe

7 Oświetlenie wnętrza

  • 0 = wyłączone
  • 1 = oświetlenie wnętrza włączane przełącznikiem na drzwiach
  • 2 = oświetlenie wnętrza (pełne wł.)

8 Włączanie/wyłączanie świateł roboczych

9 Przyciski wyboru świateł roboczych

5. PROWADZENIE MASZYNY
UWAGA: Bison / Mammoth
Gdy temperatura oleju przekładniowego wynosi poniżej -2°C, jazda maszyną nie będzie możliwa. Po uruchomieniu funkcja nagrzewania będzie aktywna przez około 10 minut, w zależności od temperatury.
Gdy temperatura oleju przekładniowego wynosi 10°C-(-2°C), po uruchomieniu maszyny następuje przełączenie napędu w tryb jazdy ograniczonej. Wszystkie ograniczenia zostaną usunięte, gdy olej przekładniowy ogrzeje się do odpowiedniej temperatury.

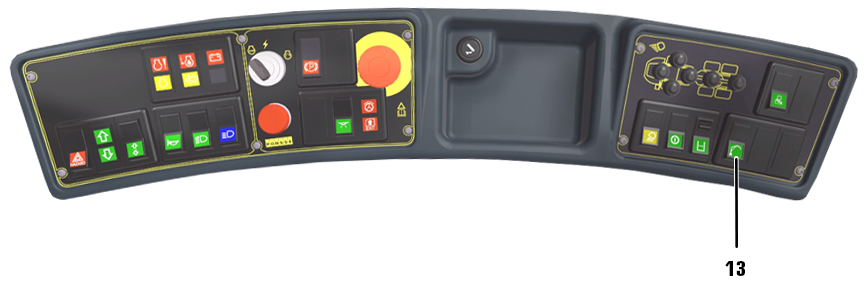

NIEBEZPIECZEŃSTWO: Gdy fotel jest skierowany w stronę przestrzeni załadunkowej i włączone jest sterowanie ładowarki (za pomocą odpowiedniego przełącznika (13)), można wykonywać ruchy ładowarki. Nie wolno używać przełączników zespolonych, nie wiedząc, w jaki sposób steruje się ładowarki. Nie używać przełączników na dźwigni sterowania lub panelu przełączników, chyba że w instrukcji podano inaczej.

6. WYŁĄCZANIE SILNIKA

6.1 Normalna procedura wyłączania silnika



6.2 Awaryjne wyłączenie silnika



Silnik wyłączy się po wciśnięciu przycisku zatrzymania awaryjnego (10/12) do oporu. Hamulec postojowy włącza się automatycznie (przełącznik hamulca postojowego (11) pozostaje w pozycji OFF), drabinka się obniży. Czynności hydrauliczne zostaną zatrzymane. Zasilanie i funkcje elektryczne będą nadal aktywne.

Gdy przycisk zatrzymania awaryjnego jest wciśnięty, nie można uruchomić silnika. Aby zwolnić przycisk, należy obrócić go w kierunku zgodnym z ruchem wskazówek zegara.

Przed ponownym uruchomieniem silnika, włączyć hamulec postojowy.



6.3 Zewnętrzny rozruch silnika

UWAGA: Jeśli jest konieczne, zewnętrzne zasilanie należy uważać na zwarcia i iskrzenie akumulatorów. Zagrożenie wybuchem!
UWAGA: Jeżeli w maszynie przewidziano system gaśniczy, w przypadku odłączenia któregoś z przewodów akumulatora lub wyciągnięcia bezpiecznika systemu gaśniczego, system ten nie będzie działał.
WAŻNE: Jeśli ma pewności, co zrobić, należy skontaktować się z osobą, która może pomóc w rozruchu pomocniczym lub skontaktować się z autoryzowanym serwisem PONSSE.
